Верхний вал универсальный трехвалковый листопрокатный станок типа W11SNC
Универсальная трехвалковая листогибочная машина с верхними валками W11SNC, разработанная, изготовленная и продаваемая компанией Aerospace, может обеспечить гибку листов толщиной 10–100 мм. Он использует управление ПЛК и выполняет функции предварительной гибки и прокатки.
Описание
маркер
использовать:
Верхний вал универсальный трехвалковый листопрокатный станок типа W11SNC
Универсальная трехвалковая листогибочная машина с верхним валком
Универсальная трехвалковая листогибочная машина с верхними валками W11SNC, разработанная, изготовленная и продаваемая компанией Aerospace, может обеспечить гибку листов толщиной 10–100 мм. Он использует управление ПЛК и выполняет функции предварительной гибки и прокатки. Его основная конструкция состоит из главного передаточного устройства, устройства перемещения нижнего и верхнего роликов, устройства верхнего ролика, устройства опрокидывания, устройства опорного ролика и других компонентов. Компактная конструкция и надежность, удобство. Движение вверх и вниз, а также горизонтальное движение верхнего ролика оснащены цифровыми устройствами отображения, которые просты в эксплуатации и точно контролируются.
Цифровой мониторинг, точная предварительная гибка
Тишина сияет вместе, движение и неподвижность свободны.
Инновационный двойной привод главного двигателя
Интеллектуальный подъем и автоматическое выравнивание
Подъем и опускание верхнего ролика W11SNC и поворот головки выполняются с помощью гидравлических цилиндров. Все операции управляются электрически ПЛК, что удобно в эксплуатации. Цифровой дисплей контролирует каждый этап действия: смещение подъема верхнего ролика, горизонтальное. параметры смещения и качения. Когда конец предварительно согнут, горизонтальное движение верхнего ролика изменяется, чтобы свободно устанавливать длину прямой кромки; на верхний ролик оказывается непосредственное давление, чтобы контролировать форму прямой кромки и выполнять высокоточную предварительную гибку конца.

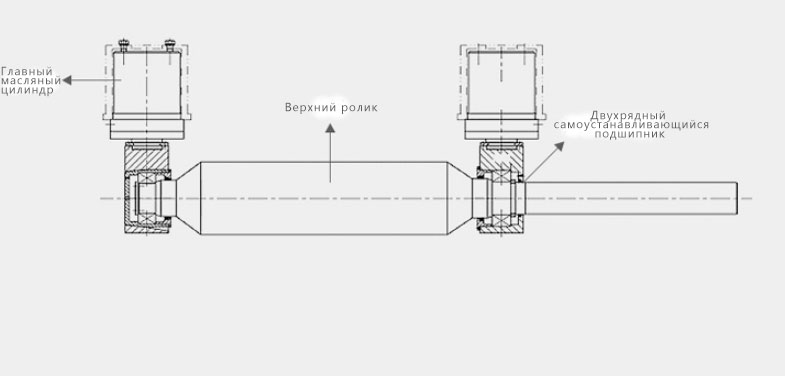

Устройство верхнего ролика
Два главных масляных цилиндра установлены на опрокидывающейся боковой раме и в верхней части неподвижной боковой рамы. Поршневые штоки масляных цилиндров пересекаются с седлами подшипников на обоих концах верхнего ролика.
Подключенный верхний ролик поднимается и опускается одновременно с масляным цилиндром или может подниматься и опускаться отдельно. Конструкция верхней части масляного цилиндра основана на многолетних разработках и
Изменение цен было обусловлено использованием преимуществ Японии, Германии и других моделей аэрокосмической техники и объединением их с технологическими требованиями.
Все масляные цилиндры работают в бесштоковых камерах для поддержания постоянства системы, то есть постоянное рабочее давление, постоянное вспомогательное оборудование, а масляные цилиндры
Большая эффективная площадь. Масляный цилиндр расположен внутри станины, что упрощает обслуживание.

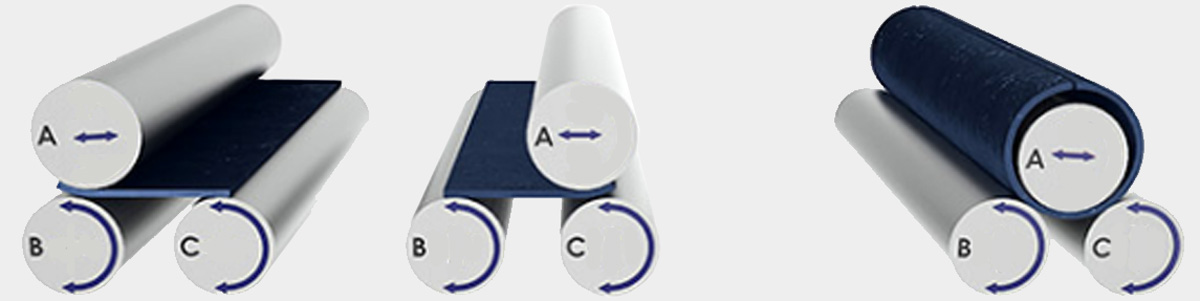

вращательный изгиб
идеальная дуга
Регулировка уровня
Цельный молдинг
Эффективная мощность
Энергосбережение и защита окружающей среды

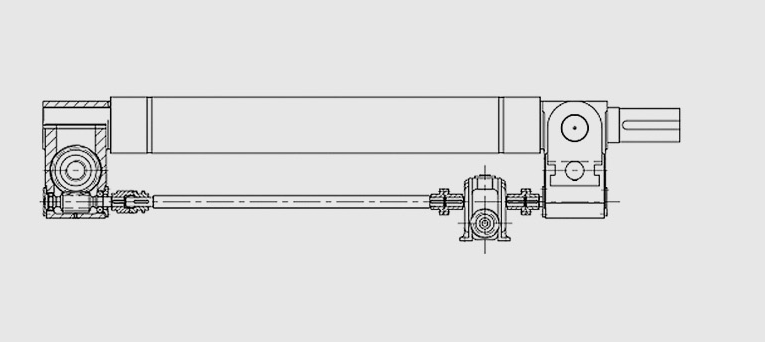

устройство горизонтального перемещения:
Устройство горизонтального перемещения, разработанное Aerospace для W11SNC, имеет механический привод, и его концепция заключается в предварительном изгибе и прокатке.
Высокие требования к точности, рабочие характеристики: большая статическая нагрузка, небольшая динамическая нагрузка и точное жесткое позиционирование. W11SNC вода
Горизонтальное перемещающее устройство приводится в движение движущимся двигателем и приводится в движение редуктором, червячной передачей и механизмом винтовой гайки.
Горизонтальное перемещение верхнего роликового устройства позволяет осуществлять асимметричное прокатывание листа.
В процессе предварительного изгиба листа горизонтальная составляющая сила велика, что требует хорошей жесткости опоры. Во время симметричной прокатки горизонтальная составляющая сила равна.
Из-за внутреннего расхода седла подшипника усилие, передаваемое на винтовой стержень, очень мало. При горизонтальном движении верхний ролик не добавляет никакого усилия.
Давление: он воспринимает только силу трения скольжения, вызванную собственным весом верхнего ролика, рамы и т. д.
Верхний и нижний цилиндры
Простая установка
Нижний цилиндр
Бесштоковое сжатие
Встроенный масляный цилиндр.
Изолировать окисление
Причины выбрать аэрокосмическую отрасль!
Aerospace получила международную сертификацию системы качества ISO9001:2000. Чтобы достичь цели удовлетворения потребностей клиентов, гарантировать, что потребности и ожидания клиентов определены и преобразованы в требования к продуктам и услугам компании, мы придерживаемся принципов «тщательного подхода». Производство, постоянное совершенствование и «Передовые технологии, отличная производительность, безопасная и надежная продукция и высококачественные услуги для удовлетворения клиентов» — вот наша политика в области качества. Он осуществляет контроль всего процесса производства продукции: от контроля проектирования, контроля производственного процесса, инспекционного контроля до полной поставки, установки и обслуживания оборудования. Работа системы качества строго соответствует «Руководству по качеству», «Процедурным документам», «Рабочим инструкциям» и различным соответствующим техническим стандартам, стандартам управления, стандартам, определенным предприятием, и различным системам управления. Качество продукции действительно контролируется всеми сотрудниками и всем процессом.
