Трехвалковая листопрокатная машина с полностью гидравлическим регулируемым межосевым расстоянием W11SY-150X3200
Трехвалковая листогибочная машина W11SY, разработанная, изготовленная и продаваемая компанией Aerospace, обеспечивает производительность, эквивалентную производительности более дорогих четырехвалковых листогибочных машин, что делает ее идеальной для средне-тяжелых режимов обработки.
Описание
маркер
использовать:
Трехвалковая листопрокатная машина с полностью гидравлическим регулируемым межосевым расстоянием W11SY-150X3200
Просто для достижения неограниченных инноваций
Трехвалковая листогибочная машина W11SY, разработанная, изготовленная и продаваемая компанией Aerospace, обеспечивает производительность, эквивалентную производительности более дорогих четырехвалковых листогибочных машин, что делает ее идеальной для средне-тяжелых режимов обработки. Модель трехвалкового листогибочного станка серии W11SY отличается очень быстрой и безопасной предварительной гибкой, при этом лист не наклоняется и всегда параллелен земле. Таким образом, можно использовать вместе погрузочную платформу с автоматическим центрирующим устройством.

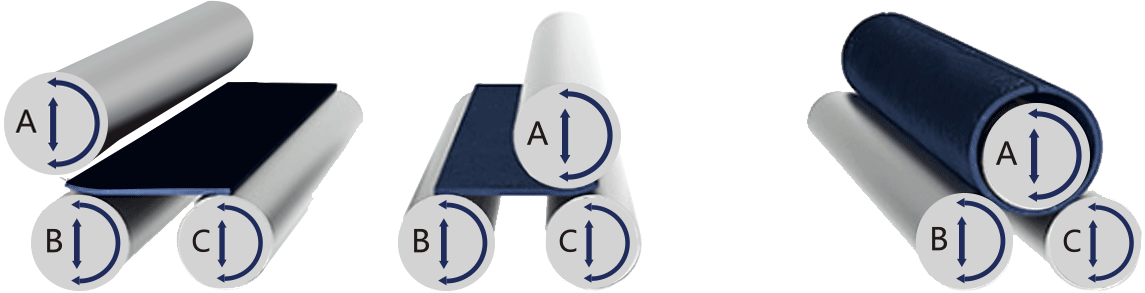

Асимметричная структура компоновки точно выполняет предварительную гибку
Тишина сияет вместе, движение и неподвижность свободны.
Инновационный двойной привод главного двигателя
Интеллектуальный подъем и автоматическое выравнивание
Мы используем механическую горизонтальную подвижную конструкцию: она состоит из двигателя, редуктора, червячной пары и винтовой пары. Это устройство расположено снаружи станины, что удобно для обслуживания и регулировки. В то же время оно позволяет увеличить пространство нижнего роликового подшипника. В нем используются подшипники качения для снижения мощности главного двигателя и экономии энергопотребления. и легко смазывается. Винтовая пара имеет характеристики самоблокировки и хорошую синхронизацию. Во время горизонтального перемещения верхний ролик не испытывает давления. Он воспринимает только силу трения скольжения, вызванную собственным весом листа, нижнего ролика, опорного ролика и т. д. Таким образом, рабочие характеристики устройства горизонтального перемещения заключаются в большой статической нагрузке и небольшая динамическая нагрузка, требующая точного жесткого позиционирования.
Устройство верхнего ролика
Один конец верхнего ролика соединен с гнездом подшипника со стороны коробки передач и правым главным масляным цилиндром через штифт, а другой конец взаимодействует с отверстием подшипника опрокидывающейся рамы, когда опрокидывающая рама находится в состоянии сброса. Подъемное движение верхнего ролика приводится в движение масляными цилиндрами на обоих концах, рабочее давление масляного цилиндра составляет 25 МПа. На обоих концах верхнего ролика используются двухрядные сферические роликоподшипники, а подъем и опускание верхнего ролика синхронно контролируются компьютером. На разгрузочной стороне верхнего ролика установлен разгрузочный масляный цилиндр. Для защиты подшипника разгрузочная рама взаимодействует с втулкой подшипника в состоянии сброса, а поверхность втулки подшипника обрабатывается. Хвост верхнего ролика соединен с гидравлическим балансировочным устройством для облегчения выгрузки раскатанных заготовок. Верхний ролик имеет форму барабана. При проектировании коэффициент нагрузки максимального давления верхнего ролика составляет 0,7, а равномерная нагрузка используется для задания формы барабана для компенсации деформации напряжения и прогиба верхнего ролика.
вращательный изгиб

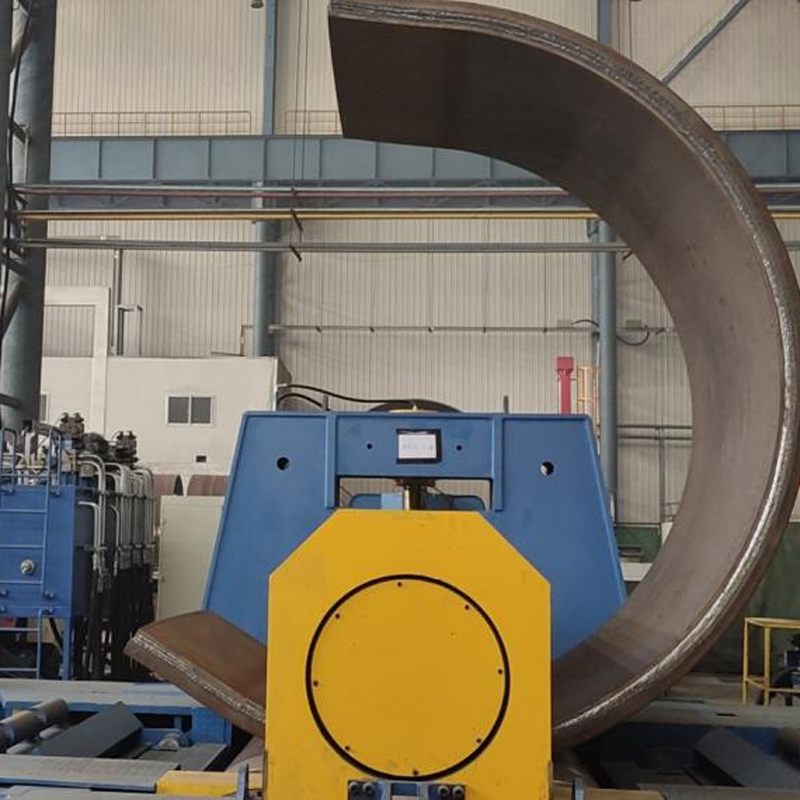

идеальная дуга
Регулировка уровня
Цельный молдинг
Эффективная мощность
Энергосбережение и защита окружающей среды
Нижний ролик и устройство горизонтального перемещения
В основном состоит из нижнего ролика, горизонтального движущегося цилиндра, нижнего седла роликового подшипника, вертикальной направляющей, горизонтальной направляющей и сферического ролика.
Подшипники и т.д. Нижний ролик установлен на седле нижнего роликоподшипника и использует сферические роликоподшипники на обоих концах. Нижнее гнездо роликового подшипника
Он поддерживается направляющими рельсами стойки. Нижняя поверхность гнезда подшипника оснащена медной направляющей пластиной, которая может скользить вбок по левой и правой стойке.
Ключевое руководство. Оба конца гнезда подшипника соединены с горизонтальным подвижным цилиндром для достижения горизонтального перемещения и получения предварительно изогнутой головки пластины.
Цель. Горизонтальное перемещение нижнего ролика осуществляется с помощью гидравлического привода. Гидравлический цилиндр приводит в движение нижний ролик влево и вправо вдоль направляющей рамы.
Два нижних ролика можно регулировать отдельно, чтобы отрегулировать межосевое расстояние нижних роликов. Листопрокатный станок может
Это может улучшить условия скольжения листа, тем самым позволяя прокатывать более тонкие стальные листы или улучшать прокатку цилиндров большого диаметра.
Точность. Листопрокатный станок может прокатывать более толстые стальные листы с большим межосевым расстоянием.
Верхний и нижний цилиндры
Простая установка
Нижний цилиндр
Бесштоковое сжатие
Встроенный масляный цилиндр.
Изолировать окисление
Причины выбрать аэрокосмическую отрасль!
преимущество:
1.Основная конструкция использует итальянские технологии.в настоящее время эта конструкция является наиболее эффективной системой прокатных листов для ветряных электростанций.
2.Привод выполнен по швейцарской технологии, трехроликовый полный привод.
3.Устройство привода верхнего ролика (гидравлический двигатель и планетарный редуктор) напрямую соединено с верхним роликом. По сравнению с «слиянием полного привода» оно более эффективно и не приводит к повреждению отдельной шестерни из-за эксцентриковой нагрузки или перегрузки.
4.Устройство привода нижнего ролика (гидравлический двигатель и планетарный редуктор) напрямую соединено с плавающим приводом нижнего ролика (по швейцарской технологии), что более эффективно и облегчает отладку и техническое обслуживание.
5.Опрокидывающаяся боковая рама представляет собой цельную конструкцию (у других отечественных производителей используются три детали, соединенные болтами, имеющими плохую устойчивость к изгибу).
6.Принять технологию переменных геометрических параметров. Центральное расстояние нижнего ролика является переменным, что позволяет адаптировать его к широкому диапазону прокатки от тонких до толстых листов. При прокатке листов большого диаметра он имеет более высокую точность прокатки и более высокую точность, чем листопрокатные станки с наклонной регулировкой вниз и листы с фиксированным межосевым расстоянием. эффективность прокатных машин.

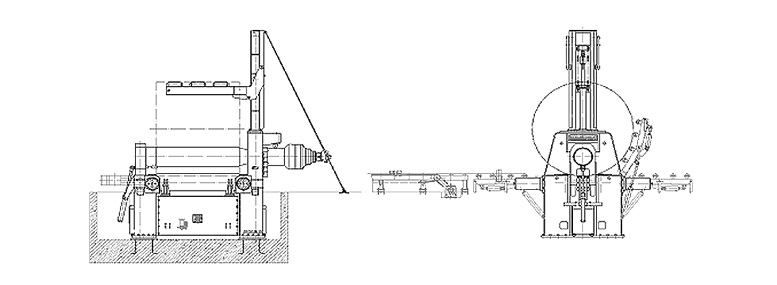

Полный набор вспомогательных подающих устройств является дополнительным оборудованием для прокатки листов, которое может значительно повысить эффективность прокатки листов и может управляться одним человеком.
