Выравнивающий станок типа W3
Главный привод расположен сбоку рамы у стены. Он состоит из двух двигателей переменной частоты, двух усовершенствованных планетарных редукторов.Он состоит из твердозубой поверхностной распределительной коробки и тихоходной и высокомоментной поперечно-осевой универсальной муфты.
Описание
маркер
использовать:
Выравнивающий станок типа W3
Правильная машина, разработанная, изготовленная и продаваемая компанией Aerospace, на данный момент является самой совершенной моделью в мире. В этом оборудовании используется непараллельная структура рядов роликов, которые можно поднимать и опускать параллельно, а также наклонять целиком. естественным образом формируя метод выпрямления при линейно уменьшающемся давлении, что соответствует правилам коррекции стальных пластин. Эта машина обладает характеристиками передовых технологий, простым и удобным управлением, широким диапазоном процессов, цифровым дисплеем в сочетании с промышленным компьютерным управлением и т. д. Рабочая консоль может использоваться для выполнения всех работ по подаче, выравниванию, разгрузке и другим работам и имеет память. функция.
Асимметричная структура компоновки точно завершает выравнивание
Полный привод с несколькими роликами для точного выравнивания
Планетарное преобразование частоты решает проблемы
Часть стойки
Благодаря удобному и простому управлению, передовым технологиям, высокой точности правки, широкому диапазону процессов, высокой степени автоматизации и хорошей надежности работы при высокой интенсивности его можно применять для правки различных холоднокатаных листов. Область применения охватывает многие отрасли, такие как машиностроение, металлургия, строительные материалы, химическая промышленность, электроника, электроэнергетика, легкая промышленность и т. д., особенно в судостроении, подвижном составе, котельных мостах, заводах по производству металлических конструкций и других отраслях. незаменимый продукт в производстве.

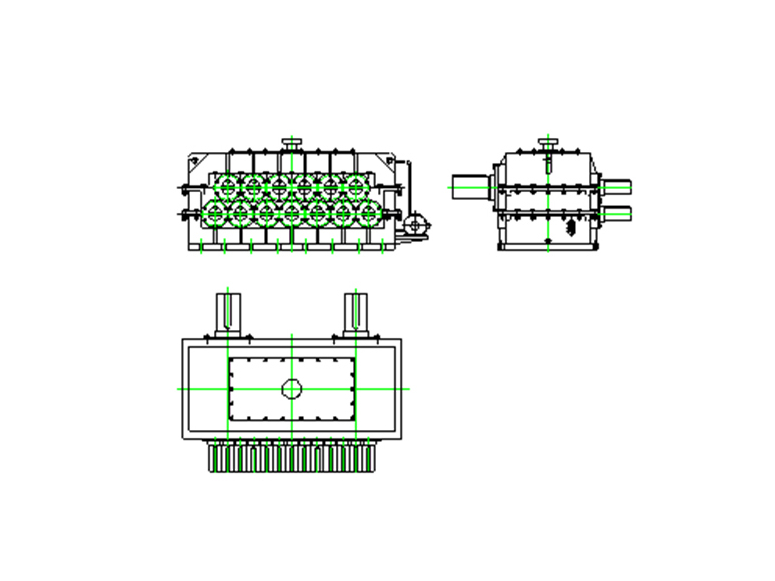

Планетарное преобразование частоты решает проблемы:
Главный привод расположен сбоку рамы у стены. Он состоит из двух двигателей переменной частоты, двух усовершенствованных планетарных редукторов.
Он состоит из твердозубой поверхностной распределительной коробки и тихоходной и высокомоментной поперечно-осевой универсальной муфты, непосредственно передающей крутящий момент на верхнюю и нижнюю части.
Ряды рабочих валков, все верхние и нижние ряды рабочих валков являются ведущими, могут вращаться вперед и назад и имеют компактную конструкцию.

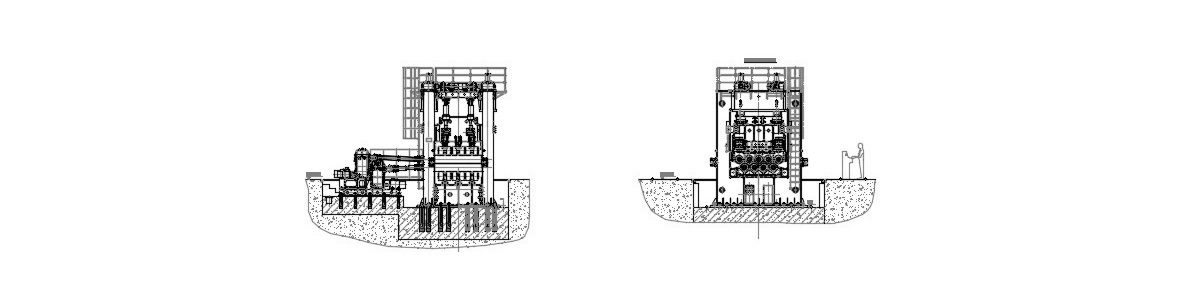

Часть стойки:
Аэрокосмическая промышленность использует большое количество передовых производственных технологий, не только впервые принимает спецификации модульного определения, но и осуществляет
Полное трехмерное цифровое проектирование SolidWorks, проверка проекта Cosmos, структурная оптимизация, интуитивно понятное напряжение и деформация.
Демонстрация анализа и модульного управления, а также использование системы управления данными для выполнения полностью ассоциативного проектирования в режиме онлайн, позволяющего координировать работу оборудования.
Регулировка быстрая и простая.
Причины выбрать аэрокосмическую отрасль!
Советы:Максимальная характеристика нагрузки Wx рассчитывается следующим образом:Wx=σs bmax h2 (Нм), где: σs – предел текучести плиты (Н/мм2); bmax – максимальная ширина плиты (мм); hmax – максимальная толщина плиты (мм).

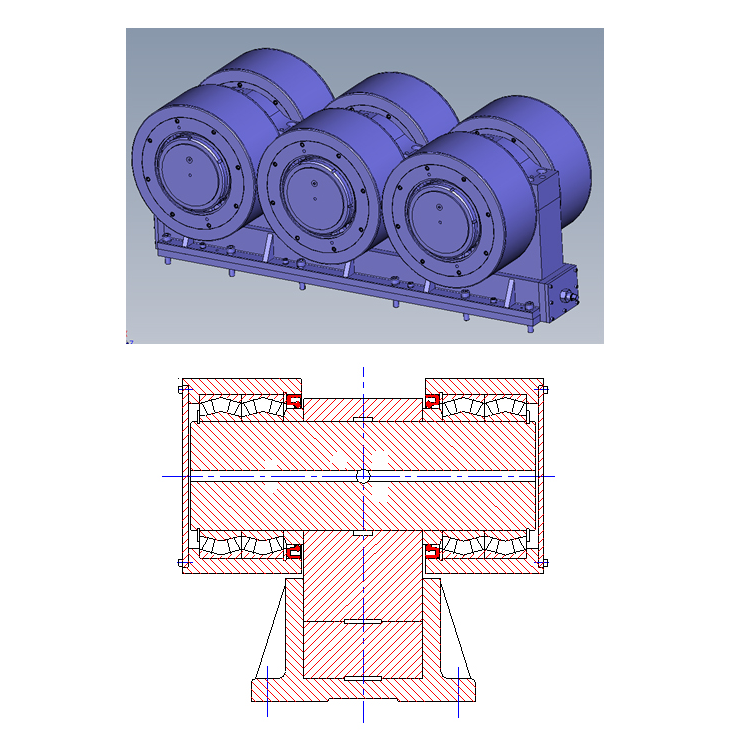

В нижней части верхних и нижних опорных роликов аэрокосмического оборудования имеется встроенный механизм регулировки наклонного железа. Ручная точная настройка используется для регулировки формы верхних и нижних выравнивающих роликов для сохранения жесткости рабочих валков. лист выравнивается с волнистыми изгибами или выпуклыми и вогнутыми черпающими деформациями, для смены работы необходимы опорные ролики. Выпуклость ролика, величину раскрытия и угол наклона верхнего выравнивающего ролика можно регулировать вручную, что легко. адаптироваться к требованиям коррекции гофрированного изгиба, ковшовых пластин и т. д.
Каждый ряд верхних опорных роликов оснащен четырьмя наборами пружинных устройств (запатентованная аэрокосмическая технология) для устранения зазора между верхними опорными и верхними рабочими роликами.
Прижимной угловой механизм и угловой механизм объединены вместе с использованием групповой технологии с использованием двух комплектов одной и той же силовой системы, приводимой в движение двигателем YEJ, так что подвижная балка может точно и автоматически позиционировать и быстро поворачивать угол.
Установите большую высоту подъема на подвижной балке, чтобы облегчить замену и техническое обслуживание валков машины.
использовать электрические двухлинейные маслоподаватели для централизованной смазки и индивидуально смазывать рабочие валки, подшипники опорных валков, червячные коробки передач, шнеки и другие точки смазки через электрические двухлинейные маслоподаватели и трубопроводы сухого масла;
Передовые системы измерения и электронного управления, оборудование управляется немецким ПЛК Siemens S7. На операционном столе можно настроить уменьшение входного и выходного отверстия в соответствии с такими параметрами, как толщина пластины, ширина пластины, материал и исходная кривизна. ПЛК имеет функцию редактирования, хранения и запоминания параметров процесса, которые можно вызывать и изменять в любое время.
Функция защиты завершена. Открытые вращающиеся тела, такие как ведомый вал, установлены с защитными крышками, а порт подачи защищен фотоэлектрическим выключателем.
Оборудование и инструменты спроектированы, изготовлены и испытаны в соответствии с международными промышленными стандартами (ISO). Этот станок не только обладает достаточной жесткостью и износостойкостью, плавно работает, но также имеет разумную конструкцию, высокую стабильность, надежность и долговечность, простоту эксплуатации и удобное обслуживание.
