Гибочный станок с ЧПУ с двойной механической связью типа HL
Его конструкция в основном включает в себя кронштейн, верстак и прижимную пластину. Верстак состоит из основания и прижимной пластины. Основание соединено с прижимной пластиной посредством шарнира. корпуса сиденья, змеевика и накладки. Змеевик размещается в выемке корпуса сиденья, верхняя часть выемки закрыта накладкой.
Описание
маркер
использовать:

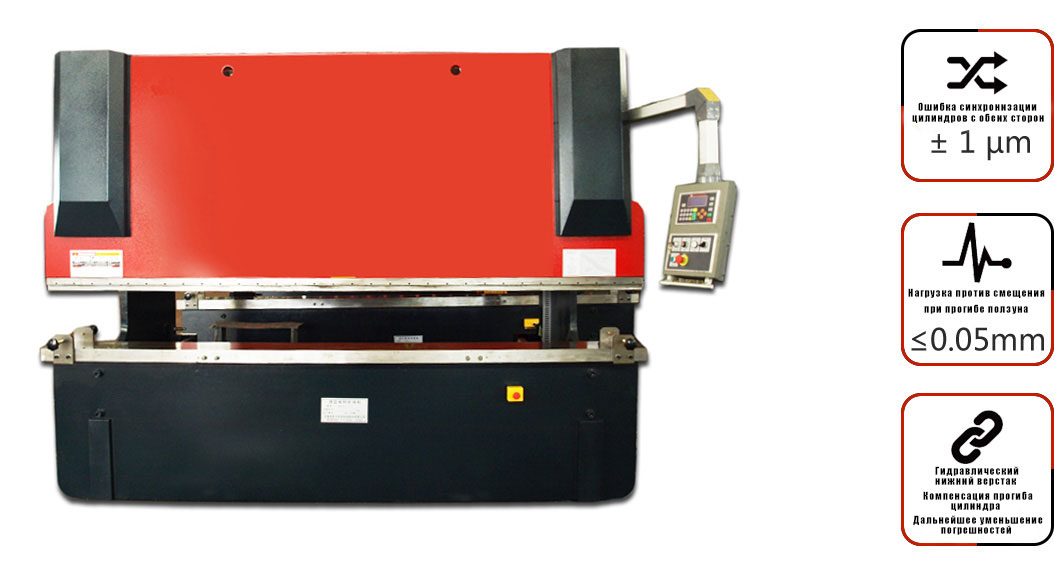

Гибочный станок с ЧПУ с двойной механической связью типа HL
Сильная и профессиональная манера поведения
Двухстаночный гибочный станок с ЧПУ HL — это станок, который может гнуть тонкие пластины.
Его конструкция в основном включает в себя кронштейн, верстак и прижимную пластину. Верстак состоит из основания и прижимной пластины. Основание соединено с прижимной пластиной посредством шарнира. корпуса сиденья, змеевика и накладки. Змеевик размещается в выемке корпуса сиденья, верхняя часть выемки закрыта накладкой.
Потрясающая скорость, покорение новых высот(производительность)
1.Гидравлические ножницы второго поколения.
2.Корпус станка и держатель инструмента сварены как единое целое и подвергаются вибрации для устранения напряжений и обеспечения хорошей точности.
3.Усовершенствованная интегрированная гидравлическая система с высокой надежностью.
4.Используйте трехточечную опорную направляющую, чтобы устранить зазоры в опоре и улучшить качество резки.
5.Маховик зазора между лезвиями можно быстро, точно и удобно регулировать.
6.Прямоугольное лезвие. Все четыре режущие кромки могут использоваться и имеют длительный срок службы.
7.Угол среза регулируется, чтобы уменьшить искажение и деформацию листа.
8.Верхний подручник имеет наклоненную внутрь конструкцию, что облегчает вырубку и повышает точность производства.
9.С функцией сегментированной резки.
10.Моторизованный задний датчик, цифровой дисплей.
Что делает серию HT такой уникальной(Точность)
Итальянская решетчатая линейка Givi контролирует каждое тонкое движение двустороннего цилиндра с высокой точностью. Точность измерения решетчатой линейки GIVI составляет ± (5+L)/200 мкм, а скорость - 1 м/с (1 мкм). предыдущее утверждение жесткости машины. Синхронизация цилиндров.
Установочный цилиндр под машиной компенсирует отклонение при небольшой деформации высокоинтенсивной рабочей машины и никогда не упускает ни малейшего изменения. После того, как машина использовалась в течение определенного периода времени, обычные шарико-винтовые пары с линейными направляющими больше не могут обеспечивать точные расстояния, основанные на их собственной точности. Вам необходимо каждый раз измерять глубину заднего упора, что отнимает много времени и труда. интенсивный. Линейные направляющие немецкой компании Rexroth и шарико-винтовые передачи HIWIN в сочетании с несколькими датчиками (5000 раз/с) обеспечивают точные измерения глубины залегания материала, и вам больше не о чем беспокоиться.
Наш выбор приборов Siemens: экономичные, безопасные и надежные решения по коммутации и защите обеспечивают необходимые детали. Эти коммутационные устройства хорошо спроектированы. Безопасность, комфорт и экономия энергии являются выдающимися характеристиками этих автоматических переключателей. Измерительные устройства точно и надежно воспроизводят измерения энергии входящих линий, фидеров или отдельных нагрузок. Кроме того, можно оценить состояние системы. Благодаря различным возможностям связи устройство можно легко интегрировать в системы автоматизации и системы управления энергопотреблением для дальнейшей обработки данных измерений.
Я КОСНУЛСЯ

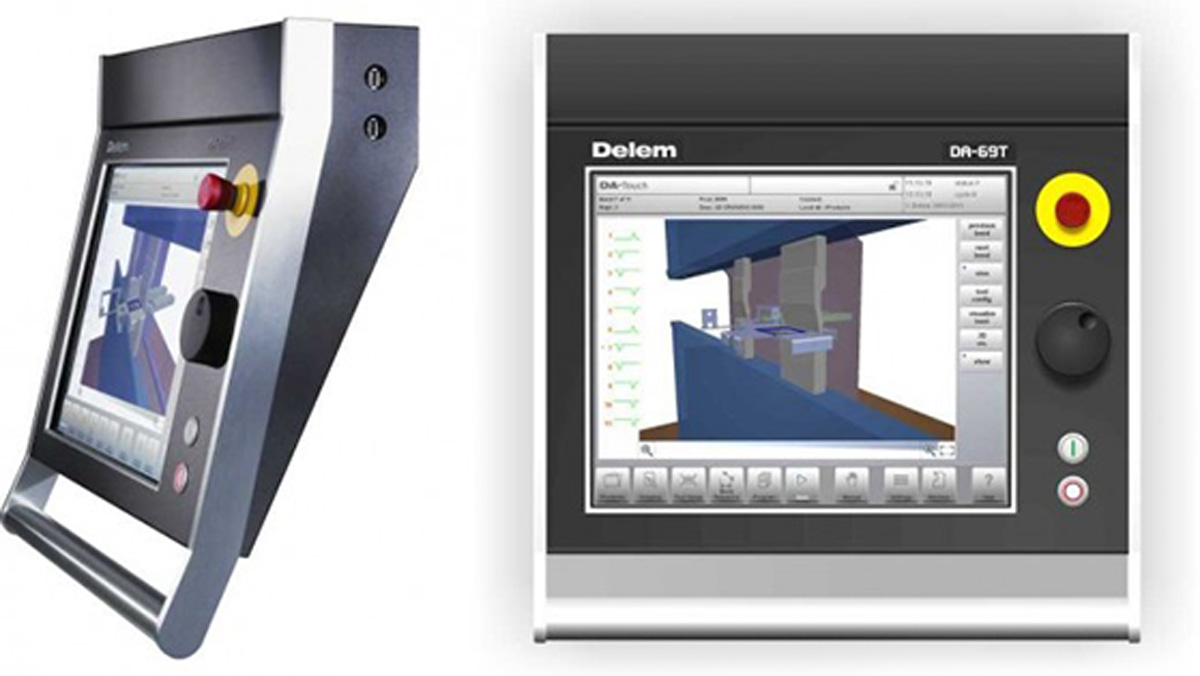

2D-сенсорное графическое программирование, 3D-графическое моделирование продукта освежают ваше видение и опыт.
Новое поколение сенсорной системы ЧПУ обеспечивает эффективное программирование, эксплуатацию и контроль современных гибочных станков. В сочетании с современными передовыми технологиями работа становится более удобной, а производительность повышается. Интерфейс пользовательского приложения, управляемый инфракрасным сенсорным экраном, обеспечивает более прямую и быструю навигацию по функциональным клавишам для программирования продукта и настроек станка, что сокращает время работы. DA69T обеспечивает 2D и 3D программирование, автоматический расчет процессов гибки и функции обнаружения столкновений.
Универсальная многопозиционная 3D-форма демонстрирует возможности гибки на реальных станках в режиме реального времени. Эффективные алгоритмы используются для оптимизации всей работы станка, сокращения рабочего цикла, повышения эффективности работы станка, а также повышения удобства регулировки и управления станком. Верхняя часть экрана представляет собой панель OEM, предназначенную для функций заводского станка OEM и переключателей приложений. OEM-панели можно персонализировать по мере необходимости.
| Параметры гибочного станка с ЧПУ серии HT | |||||||||||||
| Модель машины | Изгибающая сила (КН) |
Складной длина (мм) |
Столбец расстояние (мм) |
включать высокий (мм) |
Горло глубина (мм) |
ползунок путешествие (мм) |
Главная сила Механическая мощность Ставка (кВт) |
Скорость (мм/с) | Габаритные размеры (мм) | ||||
| Выходи быстро | Работа продвигается | Обратный путь | длинный | Ширина | высокий | ||||||||
| 63/2500 | 630 | 250 | 2000 | 365 | 320 | 150 | 5.5 | 70 | 8 | 60 | 2568 | 1830 | |
| 63/3200 | 630 | 3200 | 2700 | 365 | 320 | 150 | 5.5 | 70 | 8 | 60 | 3268 | 1830 | |
| 63/4000 | 630 | 4000 | 3300 | 365 | 320 | 150 | 5.5 | 70 | 8 | 60 | 4068 | 1840 | |
| 100/2500 | 100 | 250 | 2000 | 410 | 320 | 170 | 7.5 | 90 | 10 | 80 | 2568 | 1830 | 2540 |
| 100/3200 | 100 | 3200 | 2700 | 410 | 320 | 170 | 7.5 | 90 | 10 | 80 | 3268 | 1830 | 2540 |
| 100/4000 | 100 | 4000 | 3300 | 410 | 320 | 170 | 7.5 | 90 | 10 | 80 | 4068 | 1840 | 2540 |
| 125/2500 | 125 | 250 | 2000 | 410 | 320 | 170 | 7.5 | 90 | 10 | 80 | 2568 | 1830 | 2690 |
| 125/3200 | 125 | 3200 | 2700 | 410 | 320 | 170 | 7.5 | 90 | 10 | 80 | 3268 | 1830 | 2690 |
| 125/4000 | 125 | 4000 | 3300 | 410 | 320 | 170 | 7.5 | 90 | 10 | 80 | 4068 | 1840 | 2690 |
| 160/2500 | 160 | 250 | 2000 | 480 | 320 | 200 | 15 | 90 | 10 | 80 | 2568 | 1840 | 2820 |
| 160/3200 | 160 | 3200 | 2700 | 480 | 320 | 200 | 15 | 90 | 10 | 80 | 3268 | 1840 | 2820 |
| 160/4000 | 160 | 4000 | 3300 | 480 | 320 | 200 | 15 | 90 | 10 | 80 | 4068 | 1840 | 2970 |
| 200/2500 | 200 | 250 | 2000 | 480 | 320 | 200 | 15 | 90 | 10 | 80 | 2568 | 1840 | 2970 |
| 200/3200 | 200 | 3200 | 2700 | 480 | 320 | 200 | 15 | 90 | 10 | 80 | 3268 | 1840 | 2970 |
| 200/4000 | 200 | 4000 | 3300 | 480 | 320 | 200 | 15 | 90 | 10 | 80 | 4068 | 1845 | 2970 |
| 250/3200 | 250 | 3200 | 2700 | 480 | 320 | 200 | 25 | 90 | 10 | 80 | 3268 | 1840 | 2970 |
| 250/4000 | 250 | 4000 | 3300 | 480 | 320 | 200 | 25 | 90 | 10 | 80 | 4068 | 1845 | 2970 |
| 250/5000 | 250 | 5000 | 4300 | 480 | 320 | 200 | 25 | 90 | 10 | 80 | 5068 | ||
| 250/6000 | 250 | 6000 | 5300 | 480 | 320 | 200 | 25 | 90 | 10 | 80 | 6068 | ||
| 320/4000 | 320 | 4000 | 3200 | 550 | 400 | 270 | 30 | 90 | 10 | 80 | 4068 | 3480 | 2607 |
| 320/5000 | 320 | 5000 | 4300 | 550 | 400 | 270 | 30 | 90 | 10 | 80 | 5068 | ||
| 320/6000 | 320 | 6000 | 5300 | 550 | 400 | 270 | 30 | 90 | 10 | 80 | 6068 | ||
