Электрогидравлический сервомеханический гибочный станок с ЧПУ типа HT
Что касается дизайна, мы продолжаем преодолевать ограничения и интегрировать самые передовые в мире аксессуары для этой высокотемпературной гибочной машины, включая голландскую систему DELEM, немецкую Schneider Electric, итальянскую решетчатую линейку GIVI, немецкий редуктор Siemens и немецкую шестерню Bosch.
Описание
маркер
использовать:
Электрогидравлический сервомеханический гибочный станок с ЧПУ типа HT
Сильная и профессиональная манера поведения
Особую любовь профессионалы имеют к гибочным станкам серии HT. Поэтому, когда нас попросили создать более производительную машину для высокотемпературной гибки, мы, естественно, приложили все усилия.
Что касается дизайна, мы продолжаем преодолевать ограничения и интегрировать самые передовые в мире аксессуары для этой высокотемпературной гибочной машины, включая голландскую систему DELEM, немецкую Schneider Electric, итальянскую решетчатую линейку GIVI, немецкий редуктор Siemens и немецкую шестерню Bosch.
Комплект насоса и клапана, немецкая линейная направляющая Rexroth и шариковый винт HIWIN. Итак, какое бы металлическое изделие это ни было, мы можем дать вам то, что вы хотите. Это гибочный станок HT, созданный для вас: мощный, точный, современный и профессиональный продукт.

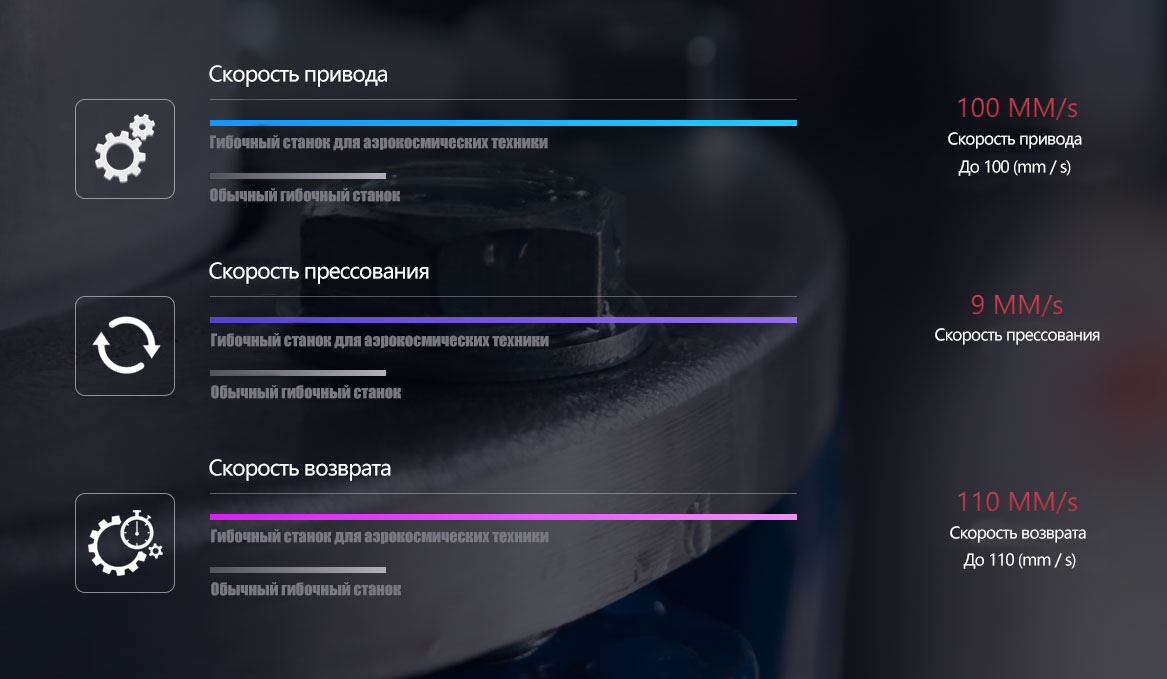

Потрясающая скорость, покорение новых высот(производительность)
В 21 веке эффективность производства, которую ценит каждая компания, = стандартное общее количество рабочих часов / фактическое общее количество рабочих часов * 100%. При одинаковых рабочих часах, чем больше продукции производит машина, тем выше эффективность производства. Станок оснащен стандартной разделенной структурой сборки, состоящей из трех плюс одной оси (Y1 - Y2 -X -V). Двигатели Siemens и пропорциональные гидравлические системы Bosch работают вместе, повышая эффективность станка. Высокоинтеллектуальная система ЧПУ экономит ваше время. Экономьте усилия.

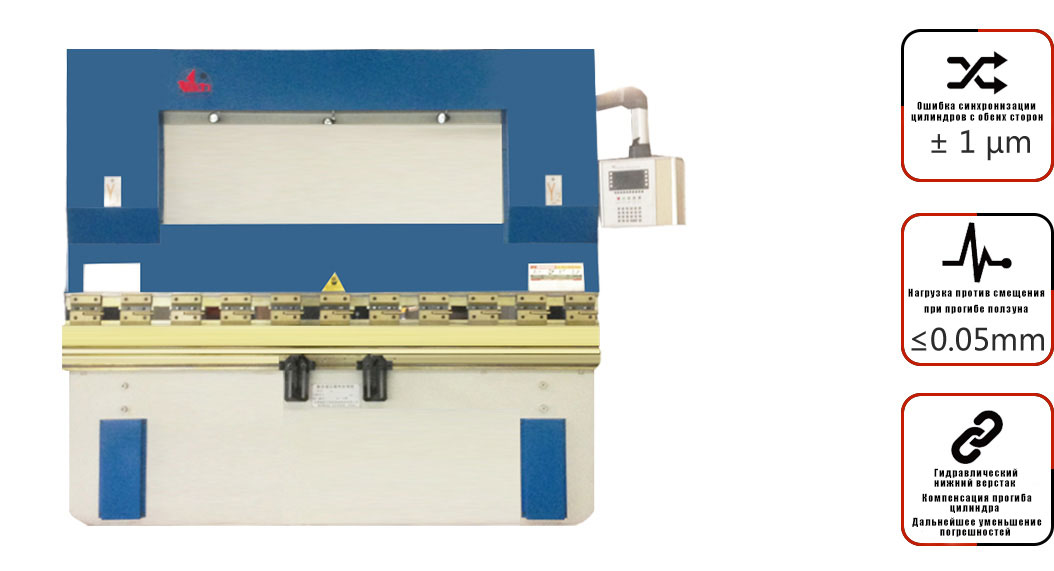

Что делает серию HT такой уникальной(Точность)
Итальянская решетчатая линейка Givi контролирует каждое тонкое движение двустороннего цилиндра с высокой точностью. Точность измерения решетчатой линейки GIVI составляет ± (5+L)/200 мкм, а скорость - 1 м/с (1 мкм). предыдущее утверждение жесткости машины. Синхронизация цилиндров.
Установочный цилиндр под машиной компенсирует отклонение при небольшой деформации высокоинтенсивной рабочей машины и никогда не упускает ни малейшего изменения. После того, как машина использовалась в течение определенного периода времени, обычные шарико-винтовые пары с линейными направляющими больше не могут обеспечивать точные расстояния, основанные на их собственной точности. Вам необходимо каждый раз измерять глубину заднего упора, что отнимает много времени и труда. интенсивный. Линейные направляющие немецкой компании Rexroth и шарико-винтовые передачи HIWIN в сочетании с несколькими датчиками (5000 раз/с) обеспечивают точные измерения глубины залегания материала, и вам больше не о чем беспокоиться.
Наш выбор приборов Siemens: экономичные, безопасные и надежные решения по коммутации и защите обеспечивают необходимые детали. Эти коммутационные устройства хорошо спроектированы. Безопасность, комфорт и экономия энергии являются выдающимися характеристиками этих автоматических переключателей. Измерительные устройства точно и надежно воспроизводят измерения энергии входящих линий, фидеров или отдельных нагрузок. Кроме того, можно оценить состояние системы. Благодаря различным возможностям связи устройство можно легко интегрировать в системы автоматизации и системы управления энергопотреблением для дальнейшей обработки данных измерений.

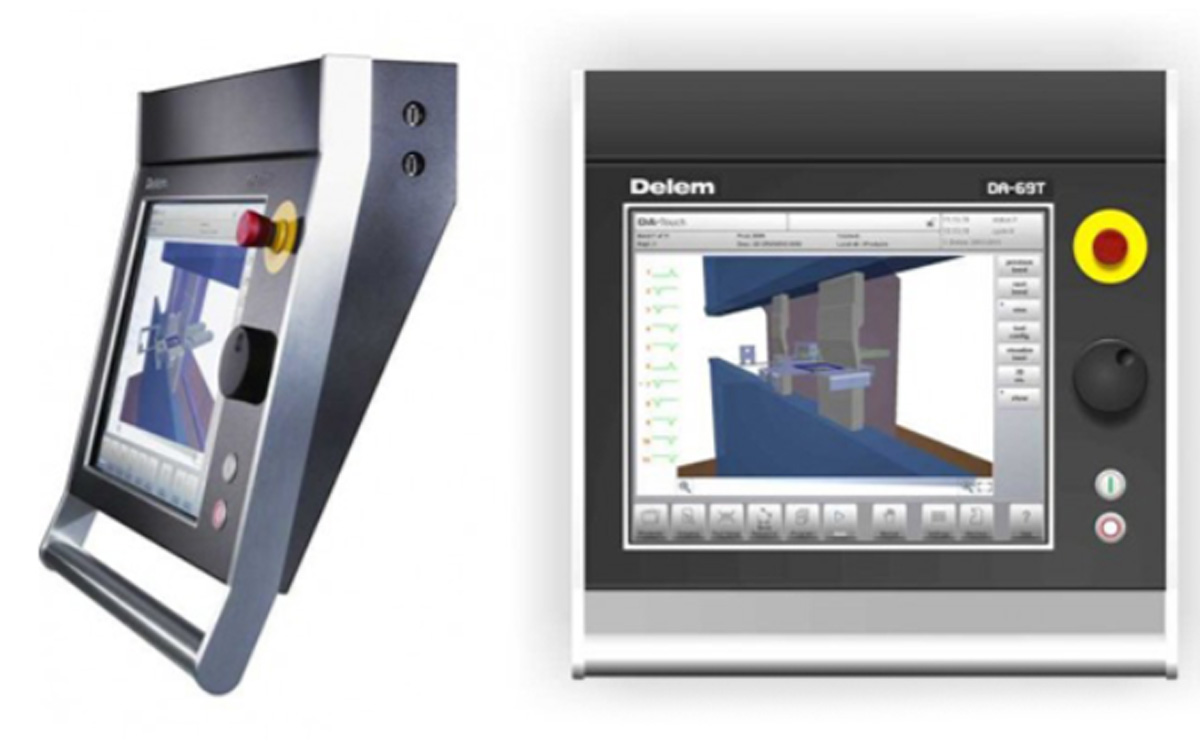

Я КОСНУЛСЯ
2D-сенсорное графическое программирование и 3D-графическое моделирование продукта освежают ваше видение и опыт.
Новое поколение сенсорной системы ЧПУ обеспечивает эффективное программирование, эксплуатацию и контроль современных гибочных станков. В сочетании с современными передовыми технологиями работа становится более удобной, а производительность повышается. Интерфейс пользовательского приложения, управляемый инфракрасным сенсорным экраном, обеспечивает более прямую и быструю навигацию по функциональным клавишам для программирования продукта и настроек станка, что сокращает время работы. DA69T обеспечивает 2D и 3D программирование, автоматический расчет процессов гибки и функции обнаружения столкновений.
Универсальная многопозиционная 3D-форма демонстрирует возможности гибки на реальных станках в режиме реального времени. Эффективные алгоритмы используются для оптимизации всей работы станка, сокращения рабочего цикла, повышения эффективности работы станка, а также повышения удобства регулировки и управления станком. Верхняя часть экрана представляет собой панель OEM, предназначенную для функций заводского станка OEM и переключателей приложений. OEM-панели можно персонализировать по мере необходимости.
| Параметры гибочного станка с ЧПУ серии HT | |||||||||||||
| Модель машины | Изгибающая сила (КН) |
Складной длина (мм) |
Столбец расстояние (мм) |
включать высокий (мм) |
Горло глубина (мм) |
ползунок путешествие (мм) |
Главная сила Механическая мощность Ставка (кВт) |
Скорость (мм/с) | Габаритные размеры (мм) | ||||
| Выходи быстро | Работа продвигается | Обратный путь | длинный | Ширина | высокий | ||||||||
| 63/2500 | 630 | 250 | 2000 | 365 | 320 | 150 | 5.5 | 70 | 8 | 60 | 2568 | 1830 | |
| 63/3200 | 630 | 3200 | 2700 | 365 | 320 | 150 | 5.5 | 70 | 8 | 60 | 3268 | 1830 | |
| 63/4000 | 630 | 4000 | 3300 | 365 | 320 | 150 | 5.5 | 70 | 8 | 60 | 4068 | 1840 | |
| 100/2500 | 100 | 250 | 2000 | 410 | 320 | 170 | 7.5 | 90 | 10 | 80 | 2568 | 1830 | 2540 |
| 100/3200 | 100 | 3200 | 2700 | 410 | 320 | 170 | 7.5 | 90 | 10 | 80 | 3268 | 1830 | 2540 |
| 100/4000 | 100 | 4000 | 3300 | 410 | 320 | 170 | 7.5 | 90 | 10 | 80 | 4068 | 1840 | 2540 |
| 125/2500 | 125 | 250 | 2000 | 410 | 320 | 170 | 7.5 | 90 | 10 | 80 | 2568 | 1830 | 2690 |
| 125/3200 | 125 | 3200 | 2700 | 410 | 320 | 170 | 7.5 | 90 | 10 | 80 | 3268 | 1830 | 2690 |
| 125/4000 | 125 | 4000 | 3300 | 410 | 320 | 170 | 7.5 | 90 | 10 | 80 | 4068 | 1840 | 2690 |
| 160/2500 | 160 | 250 | 2000 | 480 | 320 | 200 | 15 | 90 | 10 | 80 | 2568 | 1840 | 2820 |
| 160/3200 | 160 | 3200 | 2700 | 480 | 320 | 200 | 15 | 90 | 10 | 80 | 3268 | 1840 | 2820 |
| 160/4000 | 160 | 4000 | 3300 | 480 | 320 | 200 | 15 | 90 | 10 | 80 | 4068 | 1840 | 2970 |
| 200/2500 | 200 | 250 | 2000 | 480 | 320 | 200 | 15 | 90 | 10 | 80 | 2568 | 1840 | 2970 |
| 200/3200 | 200 | 3200 | 2700 | 480 | 320 | 200 | 15 | 90 | 10 | 80 | 3268 | 1840 | 2970 |
| 200/4000 | 200 | 4000 | 3300 | 480 | 320 | 200 | 15 | 90 | 10 | 80 | 4068 | 1845 | 2970 |
| 250/3200 | 250 | 3200 | 2700 | 480 | 320 | 200 | 25 | 90 | 10 | 80 | 3268 | 1840 | 2970 |
| 250/4000 | 250 | 4000 | 3300 | 480 | 320 | 200 | 25 | 90 | 10 | 80 | 4068 | 1845 | 2970 |
| 250/5000 | 250 | 5000 | 4300 | 480 | 320 | 200 | 25 | 90 | 10 | 80 | 5068 | ||
| 250/6000 | 250 | 6000 | 5300 | 480 | 320 | 200 | 25 | 90 | 10 | 80 | 6068 | ||
| 320/4000 | 320 | 4000 | 3200 | 550 | 400 | 270 | 30 | 90 | 10 | 80 | 4068 | 3480 | 2607 |
| 320/5000 | 320 | 5000 | 4300 | 550 | 400 | 270 | 30 | 90 | 10 | 80 | 5068 | ||
| 320/6000 | 320 | 6000 | 5300 | 550 | 400 | 270 | 30 | 90 | 10 | 80 | 6068 | ||
